电子负载仪V1.2

嘉立创开源广场:电子负载仪V1.2 – 立创开源硬件平台

软件代码:OliverLuo1986/Electronic-load

我克隆的代码:jlc-reproduce-project/Electronic-load at master · sunliguo2020/jlc-reproduce-project
: 基于ESP32+INA226的小功率电子负载仪;支持DC,TYPE C,和4线接口 。

描述
简介

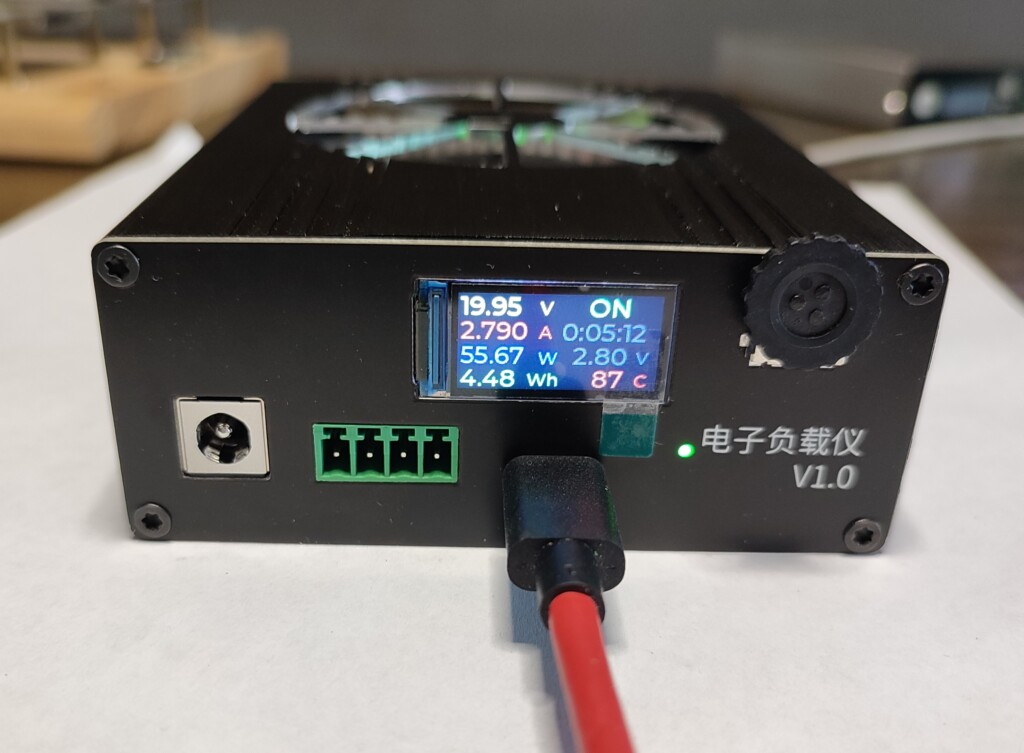

基于ESP32+INA226的小功率电子负载仪;支持DC,TYPE C,和4线接口 ;TYPE C支持诱骗9V,12V,15V和20V;最大输入电压小于30V,长时间负载功率在40W左右。

结构

1、主板一块

2、前面板一块

3、后面板一块

4、电源接口板一块

特性

基于ESP32-PICO-D4芯片,采用INA226进行电压、电流和功率测量
采用0.96 TFT显示屏,可显示电压、电流、功率和容量
温度监测,大于预设温度自动开启风扇散热,超过报警温度后自动关闭负载

BUG:

1、4运放芯片电源和地接反了,V1.2已更正

2、CH224K电源电容位置接错,V1.2已更正

配件链接

20mm高台阶4线调速散热器
铝合金外壳

我的复刻过程:

遇到的问题:

1、一开始打板的时候,没有检查。拿到pcb后,发现有好多封装是0402的。只好硬着头皮买来了0402封装的电容和电阻。

2、等元件焊好后,刷固件又是一个问题。经过一番折腾后,没有成功。又重新买了个esp32-d4芯片,重新焊接后,终于刷好固件了。

3、屏幕一直没有显示。

经过一番折腾,发现是原作者只给了一个bin文件。bootloader和partition文件没有给。只能从源码编译了。

错误提示1:18:11:39.302 -> rst:0x1 (POWERON_RESET),boot:0x23 (DOWNLOAD_BOOT(UART0/UART1/SDIO_REI_REO_V2)) 18:11:39.384 -> waiting for download

在 ESP32 的设计中,GPIO0 为高电平时才正常启动,为低电平时则进入下载模式。测量GPIO0电压0.79v,似乎是电路设计有问题。需要断电一段时间才能启动。
