项目简介
采用ESP32制作的库仑计、远程开关、功率计；可以用于远程电池组监测、功率监测、远程开关、电池保护板数据远程读取。
QQ交流群（我的电路板基地）：7118001
项目参数
- 输入电压：12 ~ 96.0V
- 输出电压：12 ~ 96.0V
- 输出电流：0 ~ 80.0A
- 远程开关：5路
- 串口读取：1路
- 温度监控：1路
- 功率累计：当日AH、当日功率、累计功率
- 取样电阻：1mΩ:最大80A; 2mΩ:最大40A; 4mΩ 最大20A
更新记录
- 20260412 增加5路开关和一路串口, 升级固件
- 20240419 修正TFT使用的GPIO口问题
操作屏说明

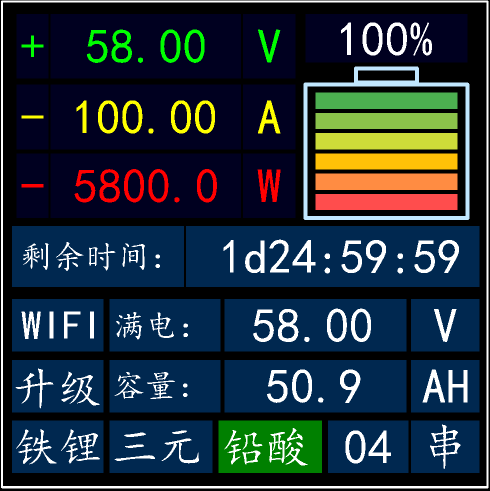

1. 主工作页面
- 电压、电流、功率、电量
- 根据负载，计算出电池剩余可用时长
- 网络状态、电池满电电压、容量
- 在线固件升级
- 电池组电池类型设置、电池组串数设置

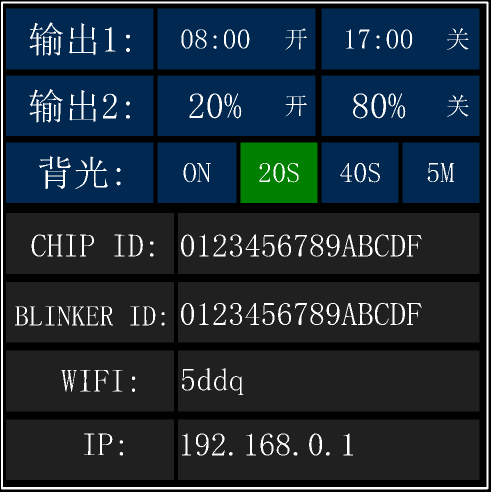

2. 配置页面
- 输出1:根据时间自动开关参数配置
- 输出2:根据电量自动开关参数配置
- 背光显示时长参数配置
- 基础信息显示

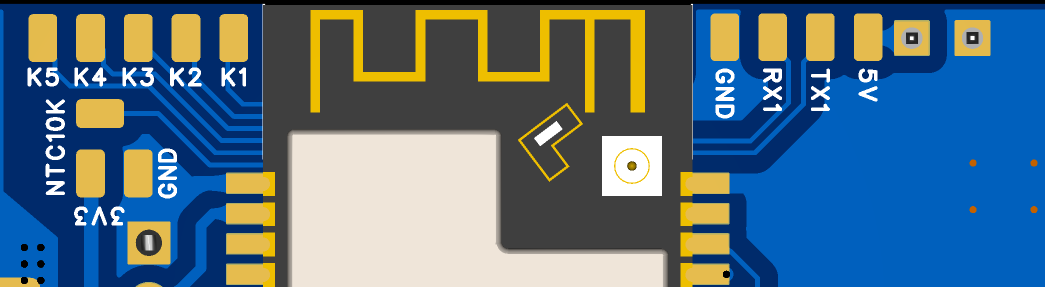

3. 扩展接口
- K1 K2 K3 K4 K5 接常见的继电器模块，可以控制5路开关
- NTC10k 接一个10K的3950温度传感器、可监控电池组的温度
- 5V TX1 RX1 GND 接电池保护板的串口（TTL直连，若RS485的AB口需外加转接板），可以远程监控保护板数据
- 最右侧的两个焊点 可以接锂电池，当电池组断电保护时，可确保供电稳定不掉线

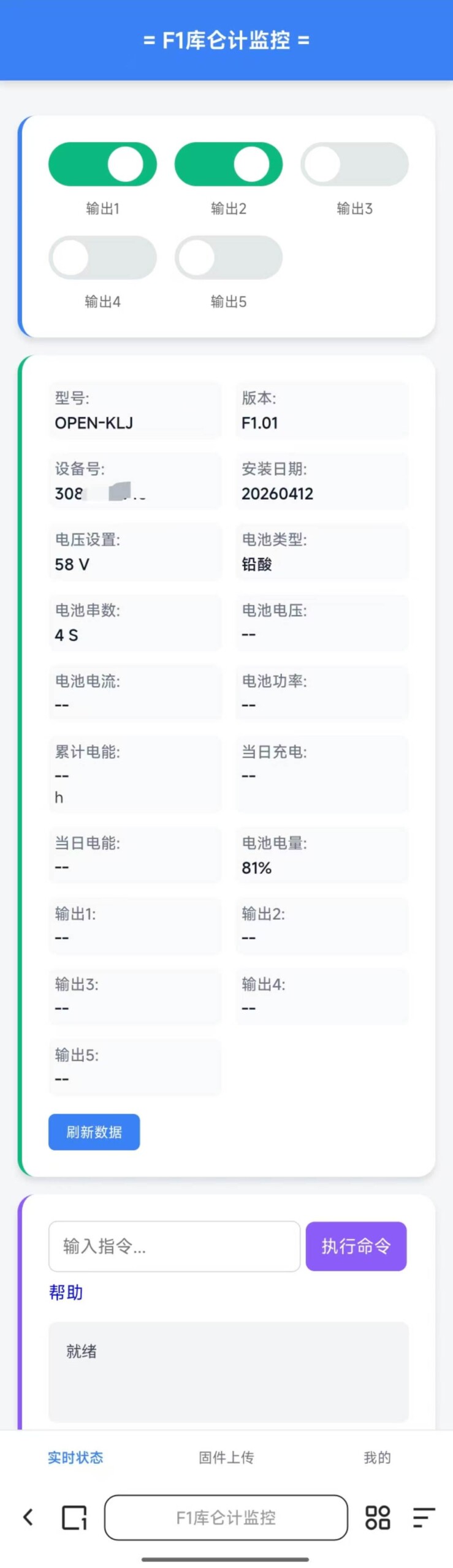

4. ESP32热点离线监控

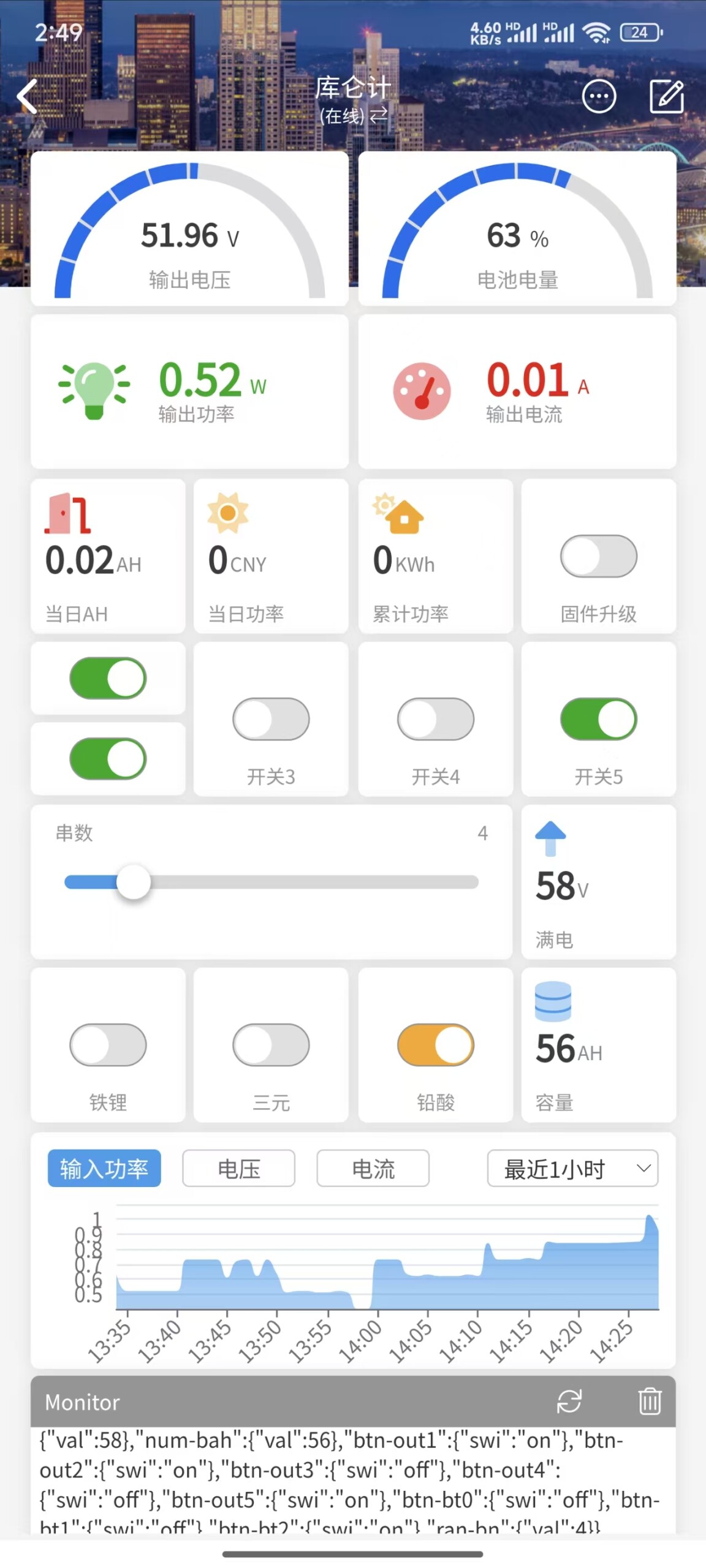

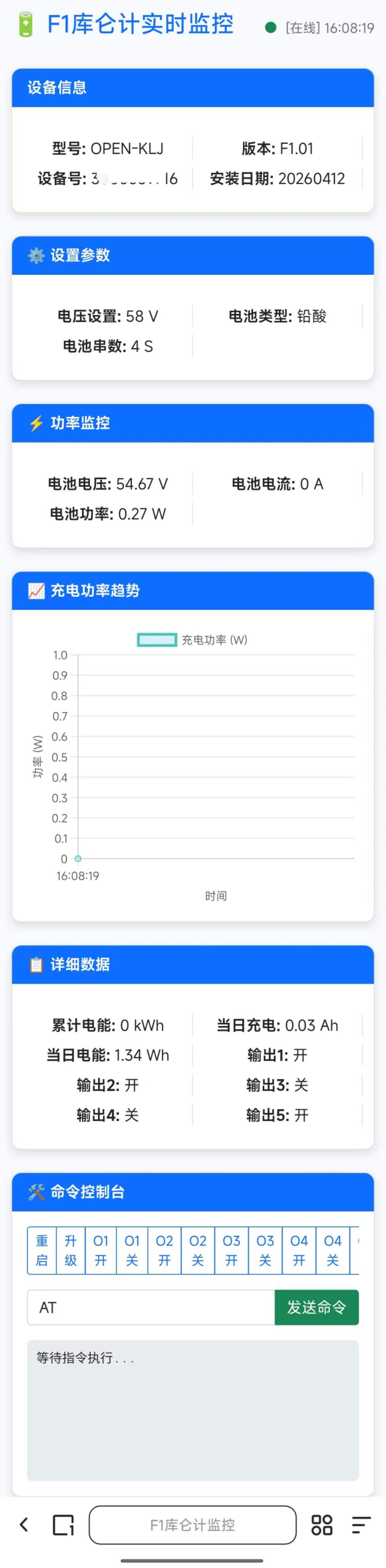

5. ESP32连接网络可以在线远程监控
**5.串口接线说明 **
- RX 接CH340的 TX
- TX 接CH340的 RX
- 波特率采用115200
- 下载时先按住“确定”键，再点按一次“重置”按键，进入ESP32的下载模式
操作提示
固件下载，若焊接了ST7789屏幕，常规下载工具会因供电不足，下载失败，需独立3.3v供电或用开源下载器：https://oshwhub.com/q12888873/usb_ttl_ch340n_sti3470
点灯配置界面

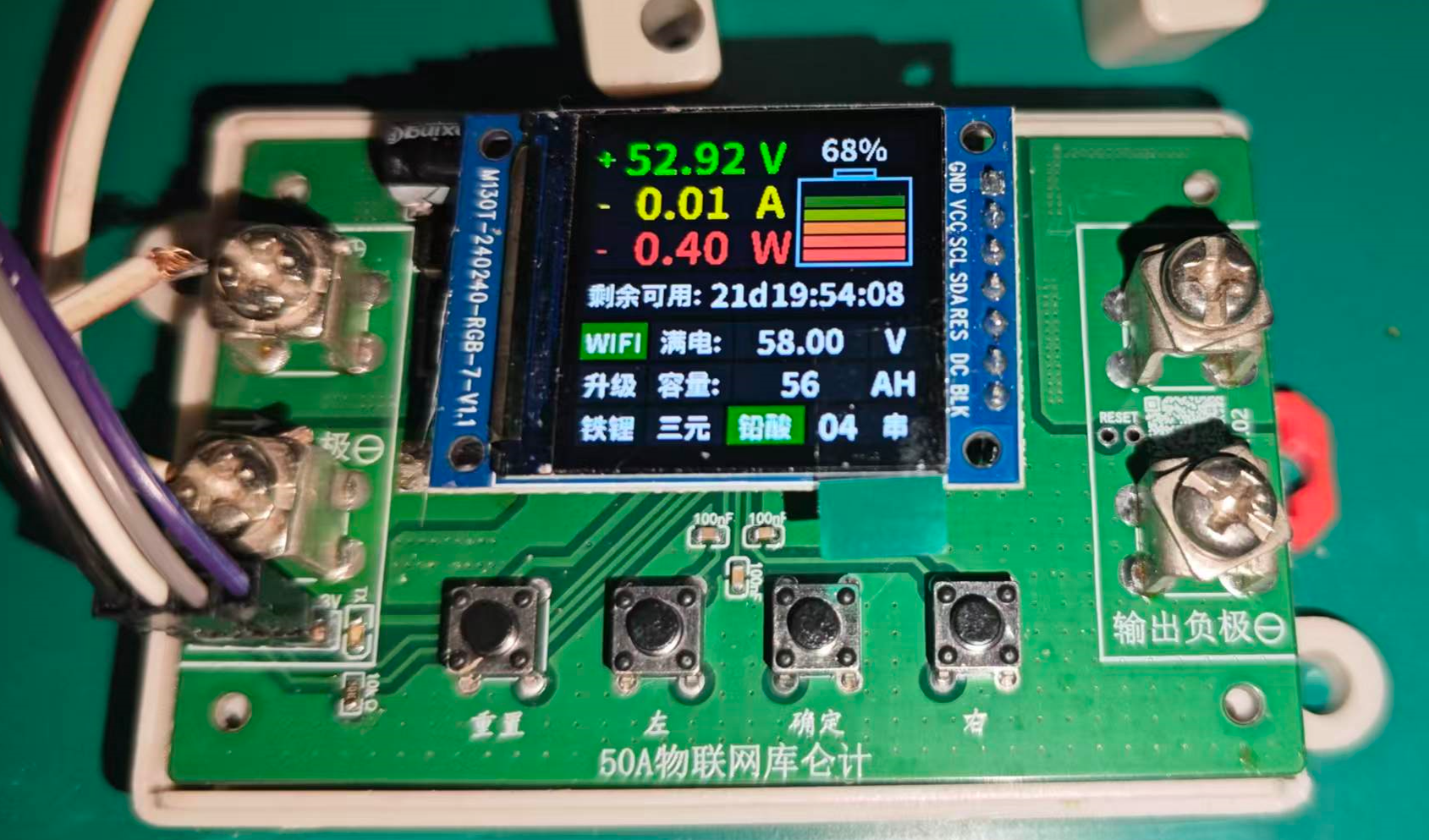

实物图
